摘要：在加油站油气回收自动监测系统中，传感器主要是指安装在加油站各管路上的现场仪表，包括压力传感器、气体流量传感器、浓度检测仪等。

不久前，嘉兴市南湖区加油站的油气回收系统进行再升级，通过最新安装的油气回收自动监测系统，借助油气流量传感器、压力传感器等传感器监设备，有效实现了油气回收情况实时在线监测。今天，小编便来为大家介绍一下压力传感器、流量传感器等传感技术在油气回收自动监测系统中的应用，以及油气回收自动监测系统的国内应用现状。

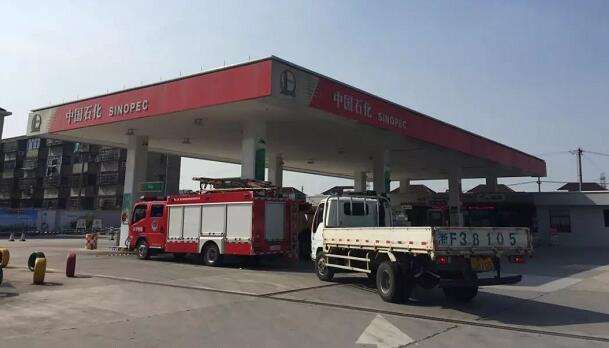

嘉兴南湖区中石化第十二加油站，资料图



嘉兴南湖区加油站：油气回收在线监控系统实时监测设备故障

早在2010年，嘉兴市南湖区就开始了油气回收改造工作，目前全区所辖油库和加油站均已安装了一级、二级油气回收系统。在此基础上，今年南湖区对一级、二级油气回收系统再升级，负责对二环以外且储油库和年销售汽油量大于5000吨的加油站安装油气回收自动监测系统，数量共计4家。

图为加油处油气回收监测装置，资料图



2019年6月上旬，中石化第十二站加油站开始对加油站进行了升级改造，增加总价30余万元的油气在线监测设备，通过增设油气流量传感器、压力传感器等，可采集油气流量计和压力传感器的数据，同时采集加油量脉冲信号，能实时监测加油站油气回收系统，并将数据分类存储。

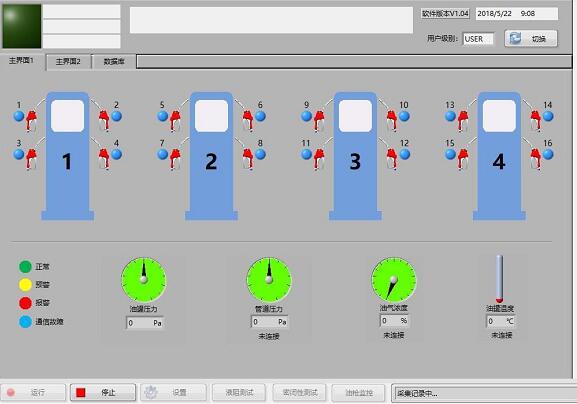

在线监控显示屏，资料图



同时，在加油站内设立在线监测的实时数据显示屏，油罐压力、管道压力、油气浓度等数据都能在后台看得一清二楚，一旦监测到设备出现故障或数据不正常的情况，就能自动保存数据并产生报警信息和声光报警提示，还具有关闭气液比不合格加油枪的功能，有效降低了油气排放的环保风险。接下来，该数据还将实时传送到环保部门，为环保部门提供环境监测的数据分析。

油气回收自动监测系统及其中的传感器技术

加油站的油气，主要是指在加油过程中外溢的气态汽油，它将引起一系列的环境问题。比如，加油站的油气挥发物被吸入人体后，还会对人体产生直接危害；油气挥发物经紫外线照射后，会与空气中的氮氧化物发生化学反应，生成光化学烟雾，影响空气质量。而有时候，油气回收系统出现问题，加油站并不知情，要解决这些问题，最好的办法就是上线油气回收自动在线监测系统。

油气回收，是指汽油储运、销售过程中所产生的油气通过一定装置进行回收，将油罐车卸油、加油机加油过程中挥发的油气收集到地下储油罐内，因此，开展油气回收及长效监管是削减VOCs排放量，进一步改善环境空气质量的一种有效措施。

而油气回收自动监测系统，是指油气回收在线监测系统是在油气回收系统的基础上，对油气回收运行参数进行在线监测的一系列设备的组合。

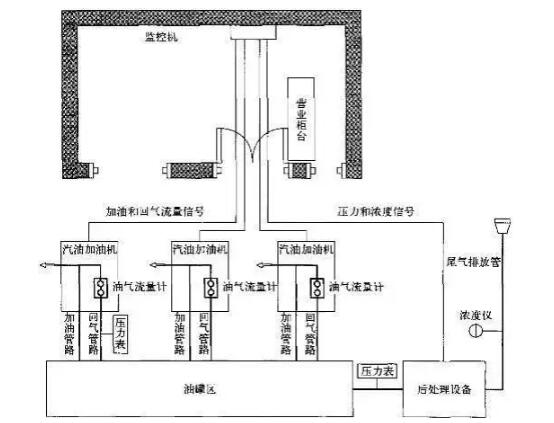

油气回收在线监测系统设备安装示意图，资料图



一般来说，油气回收自动监测系统由传感器、电测子系统、数据远程传输系统、数据集中管理软件平台组成。因实际应用技术不同，系统的组成也不一样。其中，传感器主要是指安装在加油站各管路上的现场仪表，包括压力传感器、气体流量计、浓度检测仪等。

比如，气体流量计安装于加油机内气路上，用于监测每次加油操作的回气体积；压力传感器安装于与地下储油罐直接连通的气路上，如加油机底部回气总管处或后处理装置进气口处。数据采集器位于加油机内，用于采集加油脉冲、回气脉冲和压力信号，并通过通信线缆将数据传入监控机进行处理。

据了解，目前，在传感器实际应用中，中石化、中石油及一些民营油站采用的油气回收在线监测系统能够，采用的多是国外传感器设备，例如VFS气体流量传感器，美国维德路特Veeder-Root公司的罗茨流量计和压力传感器，以及德国法夫尼尔FAFNIR公司的油气传感器等。这些传感器均有使用寿命长、结构紧凑、安装方便的特点。

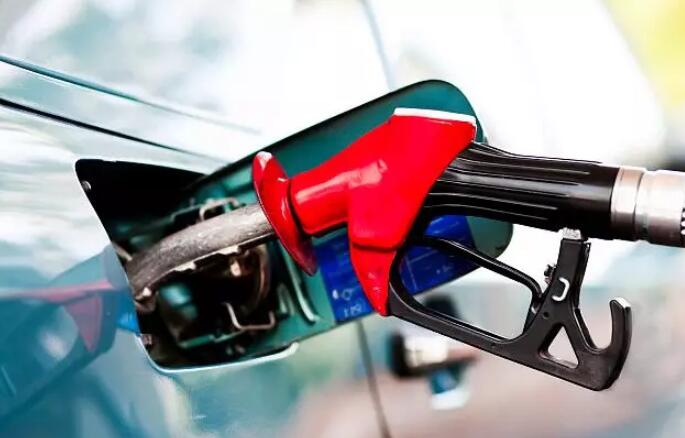

加油枪，资料图



国内油气回收自动监测系统应用现状

目前，尽管国家的相关标准都对油气回收在线监控装置有一定的安装要求， 但由于一次性投资偏大，所以，在线监控系统还未普遍实施。另外，加油站对油气回收在线监测重要性认识不足，在线监测系统安装、验收、运行管理缺少标准规范，在线监测设备防爆计量认证工作未有效开展，以及有效运行管理模式尚未建立等问题，也大大限制了我国油气回收在线监测系统作用的发挥。

以上便是小编为各位介绍的关于压力传感器、流量传感器等传感技术在油气回收自动监测系统中的应用了。相信，在不久的将来，国内必然会采用以加油站油气回收在线监控为主、监管部门以抽检或定期核查为辅的方式，来监管油气回收治理的效果。
